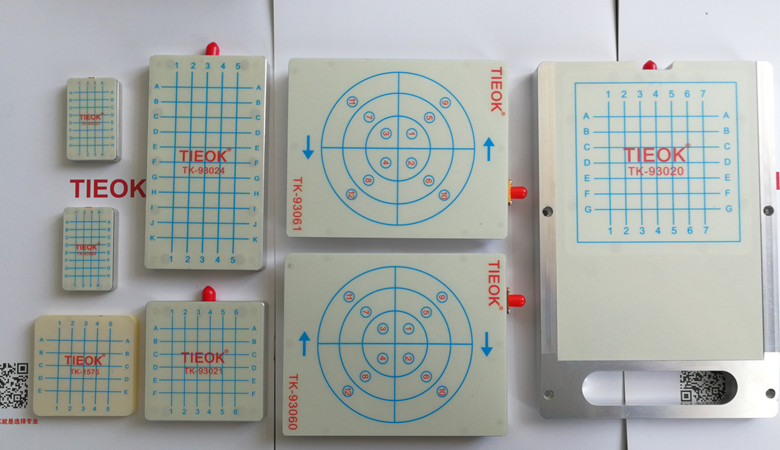

名称: RF天线耦合器
型号: TK-93026,TK-93023,TK-93021,TK-93024,TK-93060/TK-93061,TK-93020
分类: RF耦合天线
详细介绍

型号

外形尺寸

W*D*H

性能指标

功能应用

TK-93026

50*30*8 mm

频段范围:800~6000MHz  VSWR <1.7

TIEOK天线耦合器可以在不使用任何物理RF连接器的情况下在屏蔽箱中测量DUT的近场波,可用于当前和未来的通信技术,如GSMWCDMAWiMAXLTEGNSS,蓝牙,Wi-Fi,其频率范围从80MHz6GHz,可以用于多频带DUT测试、GO/NOGO测试、2G3G4G网络设备测试、执行有效和稳定的RF耦合。

TK-93023

50*30*8 mm

频段范围:700~3000MHz  VSWR <1.7

TK-93021

70*70*12 mm

频段范围:80~2650MHz  VSWR <1.7

TK-93024

70*130*12 mm

频段范围:80~2650MHz  VSWR <1.7

TK-93060左旋

TK-93061右旋

110*130*16 mm

频段范围:800~6000MHz  VSWR <2.2

TK-93020

140*210*12 mm

频段范围:80~2650MHz  VSWR <1.7

TK-1575

60*60*11 mm

频段范围:1575±5MHz  VSWR <1.5

GPS专用耦合测试天线

TK-1561

60*60*11 mm

频段范围:1561±5MHz  VSWR <1.5

北斗专用耦合测试天线

天线型号

规格/接口

性能指标

TK-93026耦合板

50*30*8 mm  MCX(f)

频段范围:800~6000MHz  VSWR <1.7

TK-93023耦合板

50*30*8 mm  MCX(f)

频段范围:700~3000MHz  VSWR <1.7

TK-93021A耦合板

70*70*12 mm  SMB(f)

频段范围:80~2650MHz  VSWR <1.7

TK-93021B耦合板

70*70*12 mm  SMA(M)

频段范围:80~2650MHz  VSWR <1.7

TK-93024耦合板

70*130*12 mm  SMA(f)

频段范围:80~2650MHz  VSWR <1.7

TK-93060右旋耦合板

110*130*16 mm  SMA(M)

频段范围:800~6000MHz  VSWR <2.2

TK-93061左旋耦合板

110*130*16 mm  SMA(M)

频段范围:800~6000MHz  VSWR <2.2

TK-93020耦合板

140*210*12 mm  SMA(f)

频段范围:80~2650MHz  VSWR <1.7

TK-1575耦合板

60*60*11 mm  SMA(M)

频段范围:1575±5MHz  VSWR <1.5

TK-1561耦合板

60*60*11 mm  SMA(M)

频段范围:1561±5MHz  VSWR <1.5

TK-93066A

耦合天线

200*160*3 mm  SMA(M)

频段范围:600MHz-6GHz

2.51GHz-6GHz

3.5600MHz-1GHz

TK-93086A

耦合天线

180*140*3 mm  SMA(M)

频段范围:800MHz-6GHz

2800MHz-6GHz

4700MHz-800MHz

TK-96076A

耦合天线

150*120*3 mm  SMA(M)

频段范围:700MHz-6GHz

VSWR <2.5 700MHz-6GHz

TK-98076A

耦合天线

100*84*3 mm  SMA(M)

频段范围:698MHz-6GHz

3698MHz-960MHz

4.5960MHz-1710MHz

2.51710MHz-6000MHz

TK-98076X

十字全向耦合天线

100*100*86 mm  SMA(M)

频段范围:698MHz-6GHz

3698MHz-960MHz

4.5960MHz-1710MHz

2.51710MHz-6000MHz

TK-90713A

线极化宽带耦合天线

120*90*3 mm  SMA(M)

频段范围:700MHz-13GHz

2.5type

TK-93470C

5G双极化喇叭天线

34.2×34.2×56mm

2.92mm-K

频段范围:18GHz-40GHz

VSWR 2.5

QZ <3cm

端口隔离≥30dB

注:TIEOK品牌有适用5G标准的耦合测试天线,天线频段范围:18GHz -67GHz,欢迎垂询!
