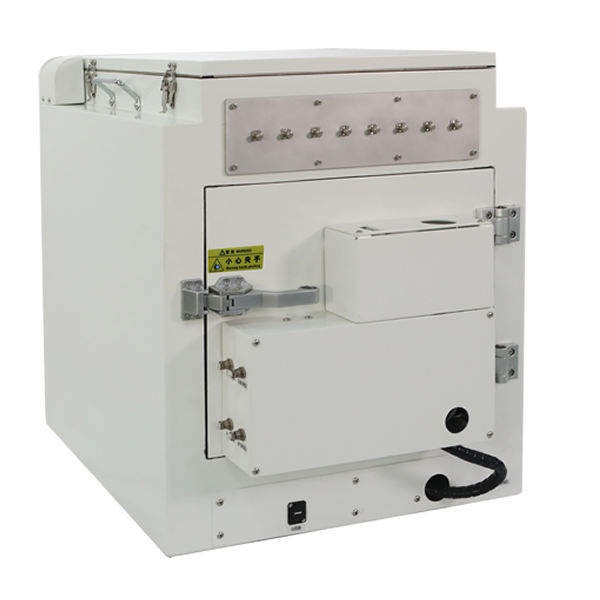

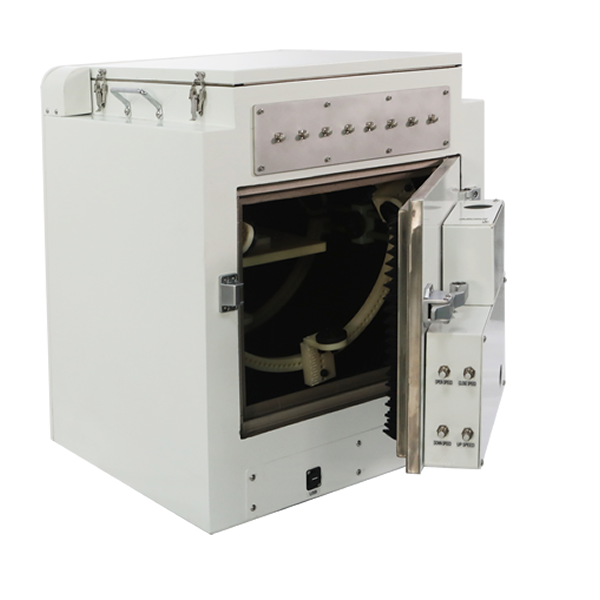

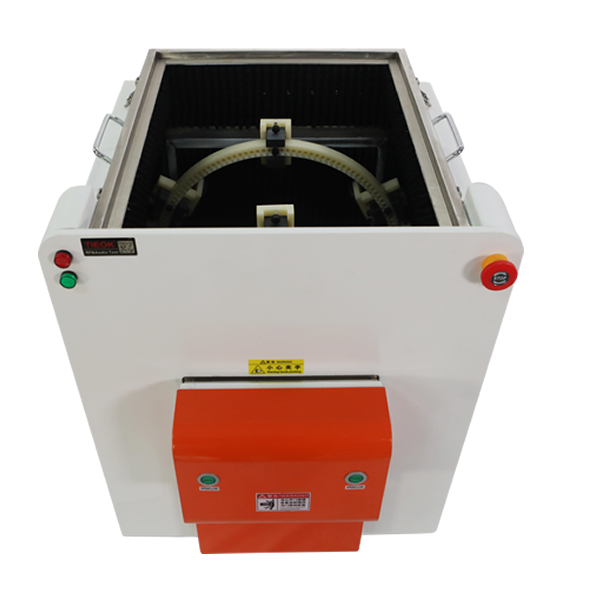

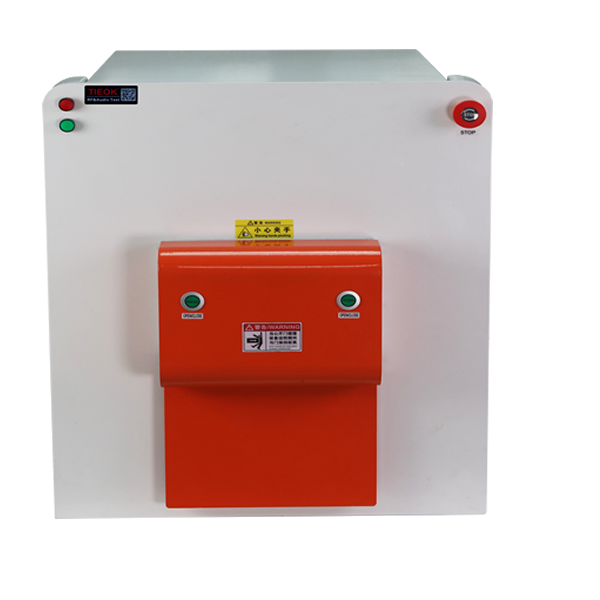

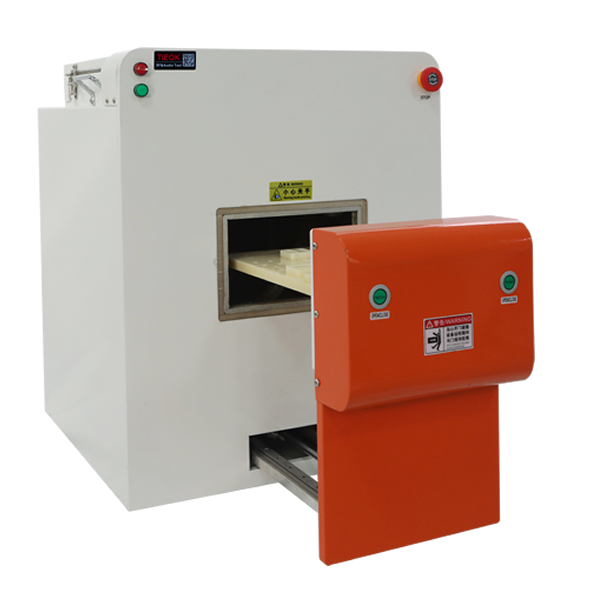

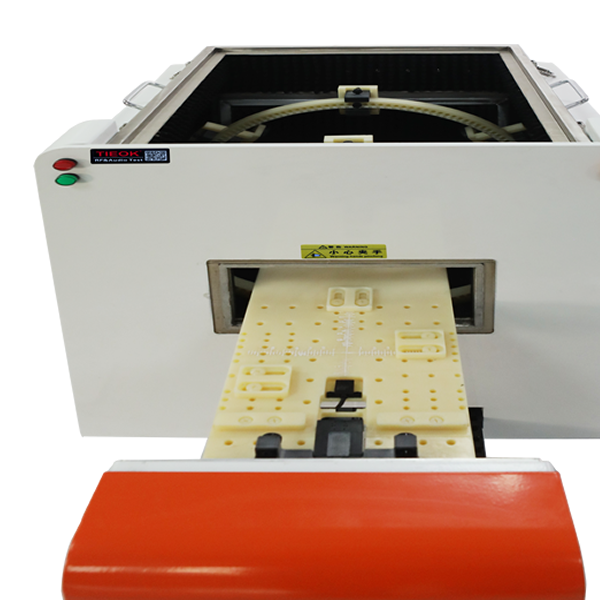

名称: TK5G-C1556A 5G毫米波耦合屏蔽箱
型号: TK5G-C1556A
分类: RF电磁屏蔽箱
详细介绍



 TK5G-C1556A 5G毫米波耦合屏蔽箱





一、产品功能


该产品可用于30-67000MHz频段范围,TIEOK屏蔽设备可广泛用于无线通讯类产品, 如手机、路由器、无线键鼠、无线网卡、无线耳机、无线遥控、GSM、WCDMA、WiMAX、LTE、WLAN、Wi-Fi、Bluetooth蓝牙、GNSS、DAB/DMB、RFID、物联网智能家居、物联网智能汽车、物联网医疗保健、物联网可穿戴设备等无线通讯类产品的当前和未来的无线通信技术验证。TIEOK的屏蔽设备可改善及保障测试环境,用于完成辅助测试环境搭建,把会影响测试正常进行的干扰因素屏蔽掉,保障测试中的性能指标等数据误差最小,让RF测试更精确,保障无线通讯类产品的板测、终测等RF测试顺利进行。该屏蔽箱可用于多频带无限制的移动设备测量,在所有频段中保持稳定有效的屏蔽性能,是5G通讯标准移动设备测量的理想选择。

二、产品基本指标

类别

指标说明

操作方式

气动-全自动

可测最大工件(宽)*(深)*(高)

240*350*40 mm (兼容12.9寸以下手机/平板)

箱体尺寸(宽)*(深)*(高)

540*686*665 mm

箱体材质

钢板激光焊接

外观颜色

9003白

重量

65kg

5G毫米波天线

18-40G双极化天线 TK-93470C  ≥4PCS

箱体屏蔽效能

(未安装滤波接口时的测量值)

100 - 2000 MHz > 75dB

2000 - 3000 MHz > 75dB

3000 - 67000 MHz > 70dB

三、可选配的EMI滤波接口清单

接口规格

指标说明

屏蔽效能

(带壳实测)

USB3.0

AF母座

传输速率Max.5000Mbps,电源端DC50V  Max.3A

> 70dB 0.5-2GHz

> 70dB 2-3GHz

> 60dB 3-8GHz

USB2.0

AF母座

传输速率Max.480Mbps,电源端DC50V  Max.5A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

千兆网口

传输速率Max.1000Mbps,电源端 DC50V  Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

百兆网口

传输速率Max.100Mbps,支持802.3AT(POE+) 电源端DC50V  Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

DB9接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB15/VGA接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB25接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB37接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

HDMI接口

AF母座

传输速率Max.3200Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DC接口

5.5*2.1

DC100V  Max.5A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

香蕉插座H-3007

4mm*30mm

AC500V/DC1000V  Max.10A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

AC接口

品字型三脚

公→母

4700PF  AC250V  Max.20A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

其它类型接口

SMA、N、2.92/2.4、BNC、Fakra、波导管/窗等

实测值为准







四、可选配的耦合测试天线清单

天线型号

规格/接口

性能指标

TK-93026耦合板

50*30*8 mm  MCX(f)

频段范围:800~6000MHz  VSWR <1.7

TK-93023耦合板

50*30*8 mm  MCX(f)

频段范围:700~3000MHz  VSWR <1.7

TK-93021A耦合板

70*70*12 mm  SMB(f)

频段范围:80~2650MHz  VSWR <1.7

TK-93021B耦合板

70*70*12 mm  SMA(M)

频段范围:80~2650MHz  VSWR <1.7

TK-93024耦合板

70*130*12 mm  SMA(f)

频段范围:80~2650MHz  VSWR <1.7

TK-93060右旋耦合板

110*130*16 mm  SMA(M)

频段范围:800~6000MHz  VSWR <2.2

TK-93061左旋耦合板

110*130*16 mm  SMA(M)

频段范围:800~6000MHz  VSWR <2.2

TK-93020耦合板

140*210*12 mm  SMA(f)

频段范围:80~2650MHz  VSWR <1.7

TK-1575耦合板

60*60*11 mm  SMA(M)

频段范围:1575±5MHz  VSWR <1.5

TK-1561耦合板

60*60*11 mm  SMA(M)

频段范围:1561±5MHz  VSWR <1.5

TK-93066A

耦合天线

200*160*3 mm  SMA(M)

频段范围:600MHz-6GHz

2.51GHz-6GHz

3.5600MHz-1GHz

TK-93086A

耦合天线

180*140*3 mm  SMA(M)

频段范围:800MHz-6GHz

2800MHz-6GHz

4700MHz-800MHz

TK-96076A

耦合天线

150*120*3 mm  SMA(M)

频段范围:700MHz-6GHz

VSWR <2.5

TK-98076B

耦合天线

100*84*3 mm  SMA(M)

频段范围:698MHz-6GHz

3698MHz-960MHz

4.5960MHz-1710MHz

2.51710MHz-6000MHz

TK-98076X

十字全向耦合天线

100*100*86 mm  SMA(M)

频段范围:698MHz-6GHz

3698MHz-960MHz

4.5960MHz-1710MHz

2.51710MHz-6000MHz

TK-93470C

5G双极化喇叭天线

34.2×34.2×56mm

2.92mm-K

频段范围:18GHz-40GHz

VSWR 2.5

QZ <3cm

端口隔离≥30dB

注:TIEOK品牌有适用5G标准的耦合测试天线,天线频段范围:18GHz -67GHz。

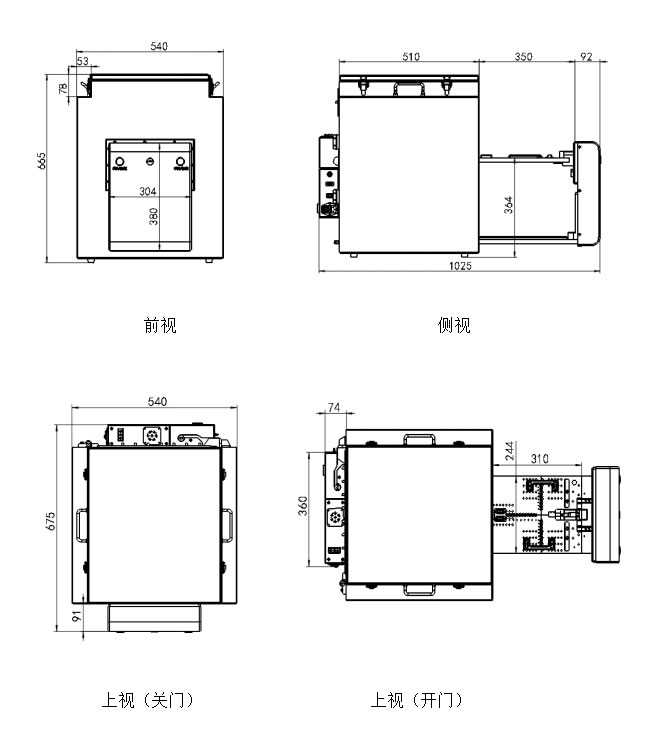

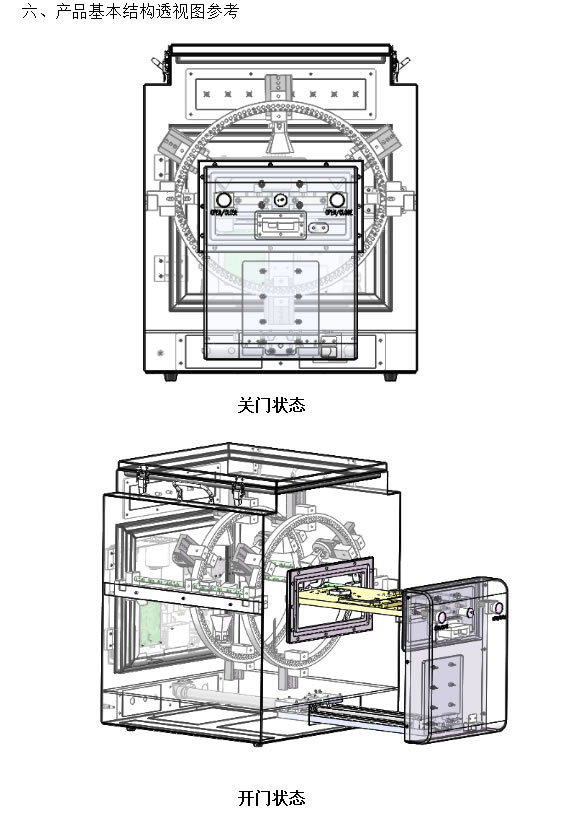

五、产品基本尺寸标注



TIEOK单片机控制标准指令

1、串口设置:波特率:9600位/s,数据位:8位,效验位:无 ,停止位1,周期间隔 >100ms

2. 网口设置(选配):单片机端口工作方式:TCP Client,端口号:20108,远程PC端口:8234,静态IP:192.168.1.(51-58),目标IP:192.168.1.100;远程PC端工作方式:TCP server, 远程PC IP:192.168.1.100,端口号:8234。根据需求选择对应的连接对像IP即可通讯。

3、控制的指令(指令字符串前缀TK为起始位,后缀 RN 代表Windows下的换行定义与终止位)

控制指令

执行成功后返回

动作描述

TKMANUALRN

TKMANUALOKRN

解除按钮锁定,启动手动模式:程序启动后发送该命令解除按钮锁定,使操作员可以通过按钮控制屏蔽箱开关

TKAUTORN

TKAUTOOKRN

锁定按钮,启动电脑控制模式:在需要禁止操作员手动控制屏蔽箱时,发送该命令,锁定外部按钮(除急停按键外)

OPEN

OPENRN

USBORN

完成整套开箱动作,测试完成后,使用该命令,开启屏蔽箱。

CLOSE

DUT

CLOSERN

USBCRN

完成整套关箱动作,发送该命令,关闭屏蔽箱并下压。

手动关门按键

OPENRN

USBORN

完成整套开箱动作,测试完成后,使用该命令,开启屏蔽箱。

手动开门按键

DUT

CLOSERN

USBCRN

完成整套关箱动作,发送该命令,关闭屏蔽箱并下压。

TKPASSRN

TKPASSOKRN

输出外部OK状态

TKFAILRN

TKFAILOKRN

输出外部NG状态

TKSTATUSRN

TKOPENRN

TKCLOSERN

输出箱门是开启的状态

输出箱门是关闭的状态

TKSTARTONRN

TKSTARTONOKRN

DUT开机键电路接通

TKSTARTOFFRN

TKSTARTOFFOKRN

DUT开机键电路断开

TKDCONEONRN

TKDCONEONOKRN

DUT端DC-1路 (或强制下载)供电接通

TKDCONEOFFRN

TKDCONEOFFOKRN

DUT端DC-1 路(或强制下载)供电断开

TKDCTWOONRN

TKDCTWOONOKRN

DUT端DC-2路供电接通

TKDCTWOOFFRN

TKDCTWOOFFOKRN

DUT端DC-2路供电断开

TKUSBONRN

TKUSBONOKRN

DUT端USB线路接通

TKUSBOFFRN

TKUSBOFFOKRN

DUT端USB线路断开

TKRUNONRN

TKRUNONOKRN

测试开始状态锁定

TKTESTRN

TKTESTONRN

TKTESTIOFFRN

输出箱子是测试中的状态

输出箱子是未测试的状态

TKWAITRN

TKWAITONRN

测试位置空闲

TKWAITOFFRN

测试位置占用

TKFILLRN

TKFILLOKRN

测试位置DUT放置完成

TKNULLRN

TKNULLOKRN

测试位置DUT取走完成

TKALARMRN

TKALARMOKRN

输出启动外部报警装置

TKALARMOFFRN

TKALARMOFFOKRN

输出关闭外部报警装置
