名称：	TK-B1554A电磁屏蔽箱
型号：	TK-B1554A
分类：	RF电磁屏蔽箱

详细介绍

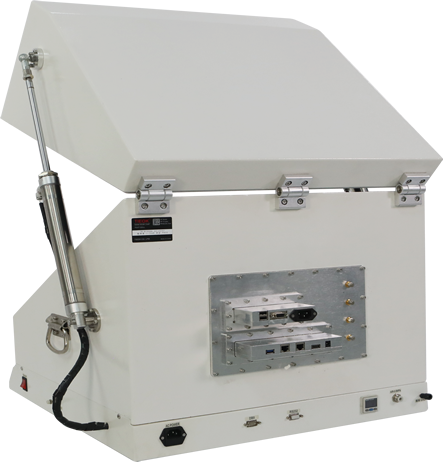

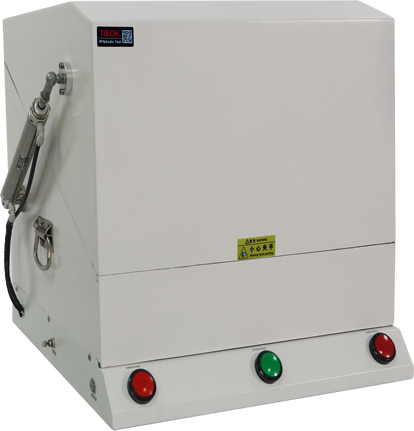

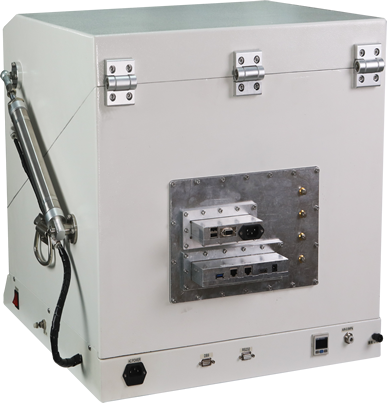

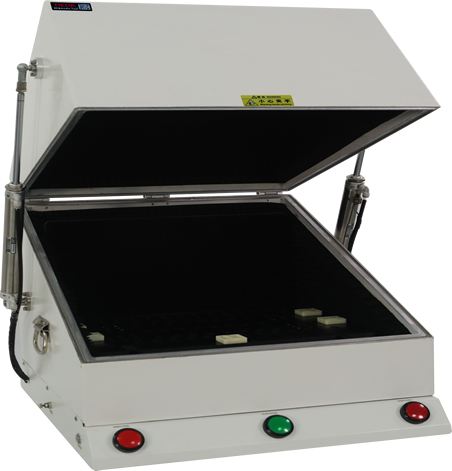

TK-B1554A电磁屏蔽箱

一、产品功能

该产品可用于30-10000MHz频段范围，TIEOK屏蔽设备可广泛用于无线通讯类产品, 如手机、路由器、无线键鼠、无线网卡、无线耳机、无线遥控、GSM、WCDMA、WiMAX、LTE、WLAN、Wi-Fi、Bluetooth蓝牙、GNSS、DAB/DMB、RFID、物联网智能家居、物联网智能汽车、物联网医疗保健、物联网可穿戴设备等无线通讯类产品的当前和未来的无线通信技术验证。TIEOK的屏蔽设备可改善及保障测试环境，用于完成辅助测试环境搭建，把会影响测试正常进行的干扰因素屏蔽掉，保障测试中的性能指标等数据误差最小，让RF测试更精确，保障无线通讯类产品的板测、终测等RF测试顺利进行。TIEOK屏蔽箱可用于多频带无限制的移动设备测量，在所有频段中保持稳定有效的屏蔽性能，是移动设备测量的理想选择。

二、产品指标

类别	指标说明
操作方式	气动-全自动
箱体尺寸(宽)(深)(高)	内：550550450mm；外：570570535 mm；
外型尺寸(宽)(深)(高)	650680550 mm
箱体工艺	模具铝合金铸造成型
外观颜色	9003桔纹
重量	68 kg
箱体屏蔽效能 (未安装滤波接口时的测量值)	100 - 2000 MHz > 85dB
	2000 - 3000 MHz > 85dB
	3000 - 6000 MHz > 80dB

三、可选配的EMI滤波接口清单

接口规格

指标说明

屏蔽效能

（带壳实测）

USB3.0

AF母座

传输速率Max.5000Mbps，电源端DC50V Max.3A

> 70dB 0.5-2GHz

> 70dB 2-3GHz

> 60dB 3-8GHz

USB2.0

AF母座

传输速率Max.480Mbps，电源端DC50V Max.5A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

千兆网口

传输速率Max.1000Mbps，电源端 DC50V Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

百兆网口

传输速率Max.100Mbps，支持802.3AT(POE+) 电源端DC50V Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

DB9接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB15/VGA接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB25接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB37接口

公→母

传输速率Max.4.5Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

HDMI接口

AF母座

传输速率Max.3200Mbps，电源端 DC50V Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DC接口

5.5*2.1

DC100V Max.5A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

香蕉插座H-3007

4mm*30mm

AC500V/DC1000V Max.10A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

AC接口

品字型三脚

公→母

AC250V-750V Max.20A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

其它类型接口

SMA、N、MCX、BNC、Fakra、波导管、滤导窗等

实测值为准

四、可选配的耦合测试天线清单

天线型号	规格/接口	性能指标
TK-93026耦合板	50308 mm MCX(f)	频段范围：800~6000MHz VSWR <1.7
TK-93023耦合板	50308 mm MCX(f)	频段范围：700~3000MHz VSWR <1.7
TK-93021A耦合板	707012 mm SMB(f)	频段范围：80~2650MHz VSWR <1.7
TK-93021B耦合板	707012 mm SMA(M)	频段范围：80~2650MHz VSWR <1.7
TK-93024耦合板	7013012 mm SMA(f)	频段范围：80~2650MHz VSWR <1.7
TK-93060右旋耦合板	11013016 mm SMA(M)	频段范围：800~6000MHz VSWR <2.2
TK-93061左旋耦合板	11013016 mm SMA(M)	频段范围：800~6000MHz VSWR <2.2
TK-93020耦合板	14021012 mm SMA(f)	频段范围：80~2650MHz VSWR <1.7
TK-1575耦合板	606011 mm SMA(M)	频段范围：1575±5MHz VSWR <1.5
TK-1561耦合板	606011 mm SMA(M)	频段范围：1561±5MHz VSWR <1.5
TK-93066A 耦合天线	2001603 mm SMA(M)	频段范围：600MHz-6GHz ≤2.5（1GHz-6GHz） ≤3.5（600MHz-1GHz）
TK-93086A 耦合天线	1801403 mm SMA(M)	频段范围：800MHz-6GHz ≤2（800MHz-6GHz） ≤4（700MHz-800MHz）
TK-96076A 耦合天线	1501203 mm SMA(M)	频段范围：700MHz-6GHz VSWR <2.5
TK-96076B 耦合天线	100843 mm SMA(M)	频段范围：698MHz-6GHz ≤3（698MHz-960MHz） ≤4.5（960MHz-1710MHz） ≤2.5（1710MHz-6000MHz）
TK-96076X 十字全向耦合天线	10010086 mm SMA(M)	频段范围：698MHz-6GHz ≤3（698MHz-960MHz） ≤4.5（960MHz-1710MHz） ≤2.5（1710MHz-6000MHz）

注：TIEOK品牌有适用5G标准的耦合测试天线，天线频段范围：18GHz -67GHz。

五、产品基本尺寸标注

TIEOK单片机控制标准指令（自动型号的配置）

1、串口设置:波特率：9600位/s，数据位：8位，效验位：无，停止位1位,周期间隔 >100ms

3、控制的指令（指令字符串前缀TK为起始位，后缀 \R\N 代表Windows下的换行定义与终止位）

控制指令	执行成功后返回	动作描述
外部关门按键	TKCLOSEOK\R\N	手动关闭门成功时
外部开门按键	TKOPENOK\R\N	手动开门成功时
TKOPEN\R\N	TKOPENOK\R\N	完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。
TKCLOSE\R\N	TKCLOSEOK\R\N	完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。
OPEN\R\N	OPEN\R\N	完成整套开箱动作，测试完成后，使用该命令，开启屏蔽箱。
CLOSE\R\N	CLOSE\R\N	完成整套关箱动作，发送该命令，关闭屏蔽箱并下压。
TKPASS\R\N	TKPASSOK\R\N	输出外部OK状态
TKFAIL\R\N	TKFAILOK\R\N	输出外部NG状态
TKSTATUS\R\N	TKOPEN\R\N TKCLOSE\R\N	输出箱门是开启的状态输出箱门是关闭的状态
TKRUNON\R\N	TKRUNONOK\R\N	测试开始状态锁定
TKTEST\R\N	TKTESTON\R\N TKTESTIOFF\R\N	输出箱子是测试中的状态输出箱子是未测试的状态
TKWAIT\R\N	TKWAITON\R\N	测试位置空闲
TKWAIT\R\N	TKWAITOFF\R\N	测试位置占用
TKFILL\R\N	TKFILLOK\R\N	测试位置DUT放置完成
TKNULL\R\N	TKNULLOK\R\N	测试位置DUT取走完成
