  • TK-C2342A双门屏蔽箱-手动版
  • TK-C2342A双门屏蔽箱-手动版
名称: TK-C2342A双门屏蔽箱-手动版
型号: TK-C2342A
分类: RF电磁屏蔽箱
详细介绍

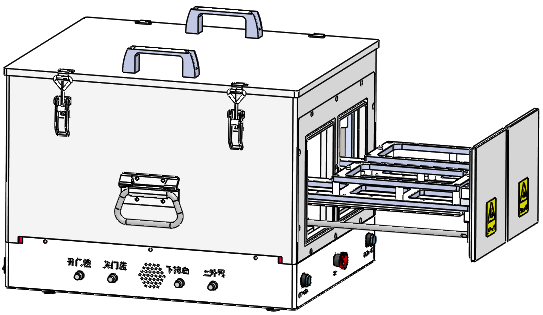

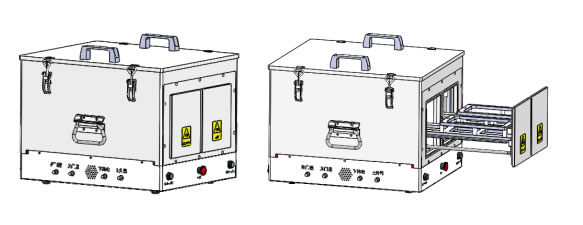

TK-C2342A双门屏蔽箱-手动版

一、产品功能

该产品可用于30-10000MHz频段范围,TIEOK屏蔽设备可广泛用于无线通讯类产品, 如手机、路由器、无线键鼠、无线网卡、无线耳机、无线遥控、GSM、WCDMA、WiMAX、LTE、WLAN、Wi-Fi、Bluetooth蓝牙、GNSS、DAB/DMB、RFID、物联网智能家居、物联网智能汽车、物联网医疗保健、物联网可穿戴设备等无线通讯类产品的当前和未来的无线通信技术验证。TIEOK的屏蔽设备可改善及保障测试环境,用于完成辅助测试环境搭建,把会影响测试正常进行的干扰因素屏蔽掉,保障测试中的性能指标等数据误差最小,让RF测试更精确,保障无线通讯类产品的板测、终测等RF测试顺利进行。TIEOK屏蔽箱可用于多频带无限制的移动设备测量,在所有频段中保持稳定有效的屏蔽性能,是移动设备测量的理想选择。

二、产品基本指标

类别

指标说明

操作方式

气动-全自动

可测最大工件(宽)*(深)*(高)

105*220*40 mm *2工位

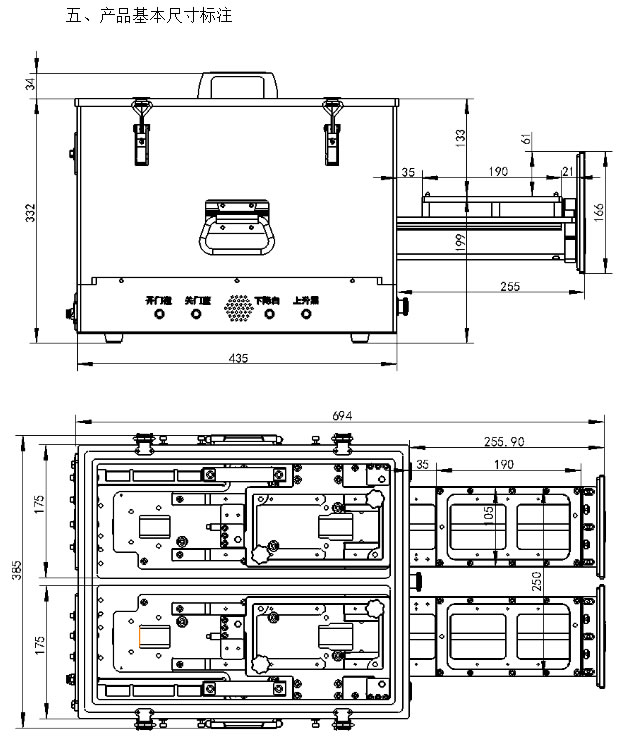

箱体尺寸(宽)*(深)*(高)

400*500*370 mm

箱体材质

铝合金整体铸造

外观颜色

9003灰白

重量

48kg

箱体屏蔽效能

(未安装滤波接口时的测量值)

100 - 2000 MHz > 85dB

2000 - 3000 MHz > 85dB

3000 - 6000 MHz > 80dB

三、产品技术指标

类别

指标说明

适用场景

PCBA RF传导测试

工作频段

0.3GHz5.8GHz

屏蔽腔隔离度

0.3GHz5.8GHz75dB

结构特征

双门、双抽屉、双仓二合一(独立控制)

抽屉伸缩行程

250mm

DUT夹具

预留夹具标准安装模组,夹具本体客户自备

结构件最小寿命

≥50万次或1年

设备放置方式

橡胶脚垫(25*20*13)

动作方式

手动:按键 / 自动:指令

外挂软件辅助

可选(可实现手动模式下的自动化作业,如自动点击测试按钮、自动判断结果、自动开门等)

接地电阻

≥100Ω

吸波材料

耦合天线

CPK指数

≥1.33

通信端口

RS232 DB9串口

供电方式

C14品字公头/AC220V

供气方式

6mm插管接口/(4~6kg/cm2)

EMI滤波接口配置

类型

SMA-SMA

USB2.0

DB9

DB25

X

X

X

数量

16

2

4

2

X

X

X

普通外部接口配置

类型

AC电源

手/自动

6mm气管插座

4mm接地柱

USB2.0

DB9

X

数量

1

1

1

1

2

6

X





四、EMI滤波接口指标

接口规格

指标说明

屏蔽效能

(静态带壳实测)

USB3.0

AF母座

传输速率Max.5000Mbps,电源端DC50V  Max.3A

> 70dB 0.5-2GHz

> 70dB 2-3GHz

> 60dB 3-8GHz

USB2.0

AF母座

传输速率Max.480Mbps,电源端DC50V  Max.5A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

千兆网口

传输速率Max.1000Mbps,电源端 DC50V  Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

RJ45

百兆网口

传输速率Max.100Mbps,支持802.3AT(POE+) 电源端DC50V  Max.3A

> 60dB 0.5-2GHz

> 70dB 2-3GHz

> 70dB 3-8GHz

DB9接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB9接口 (供电)

公→母

DC100V  Max.6A ,压降±0.1V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB15/VGA接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB25接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DB37接口

公→母

传输速率Max.4.5Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

HDMI接口

AF母座

传输速率Max.3200Mbps,电源端 DC50V  Max.3A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 70dB 3-8GHz

DC接口

5.5*2.1 公座

DC100V  Max.5A  压降±0.15V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

香蕉插座H-3007

4mm*30mm

AC500V/DC1000V  Max.10A  压降±0.1V

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

AC接口

品字型三脚

C14公→C13

4700PF  AC250V  Max.20A

> 70dB 0.5-2GHz

> 80dB 2-3GHz

> 80dB 3-8GHz

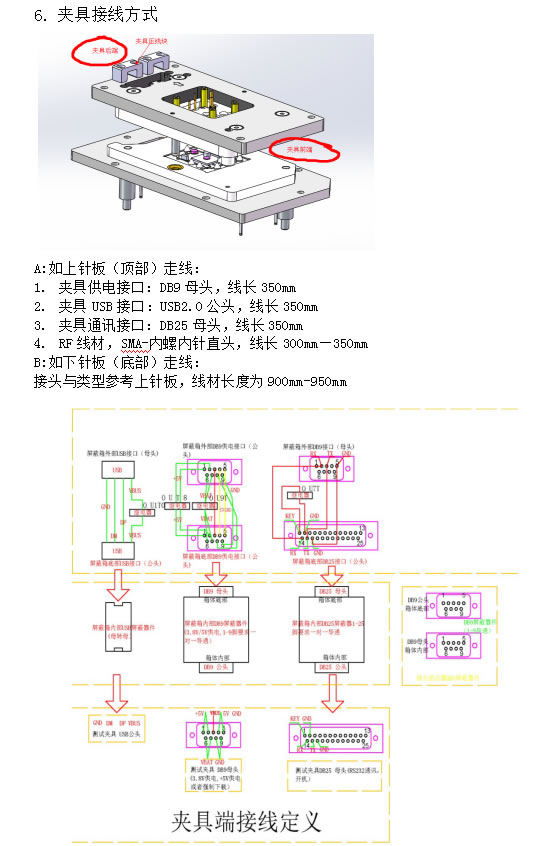

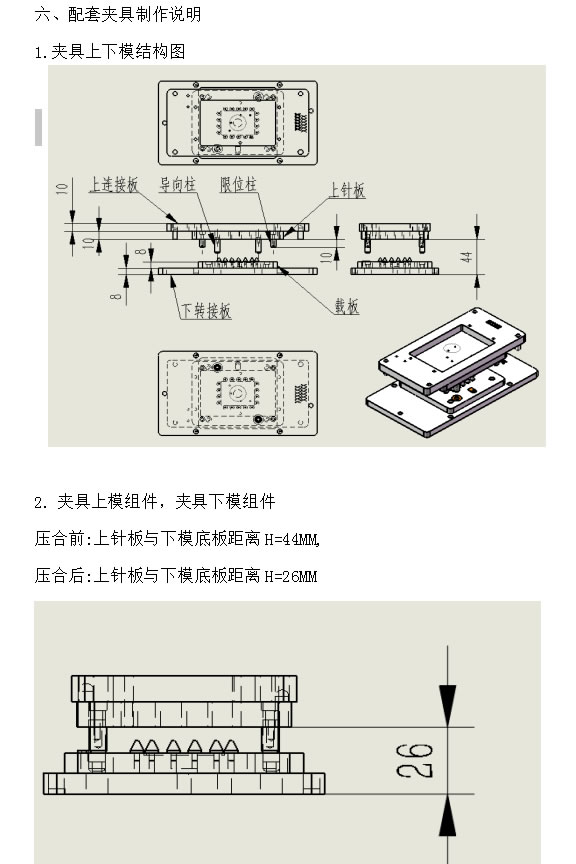

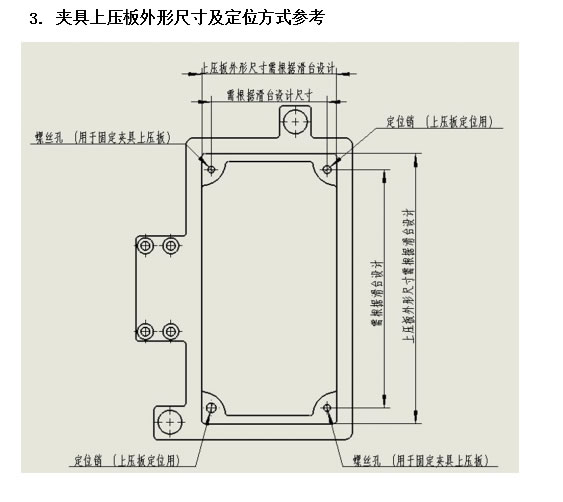

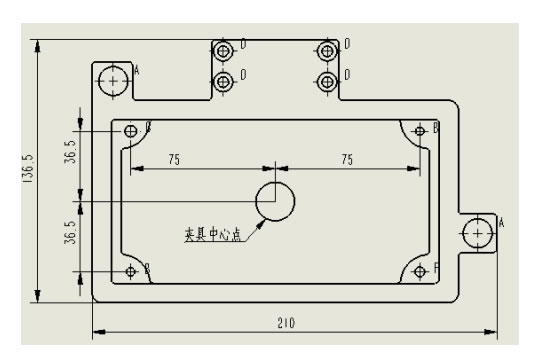

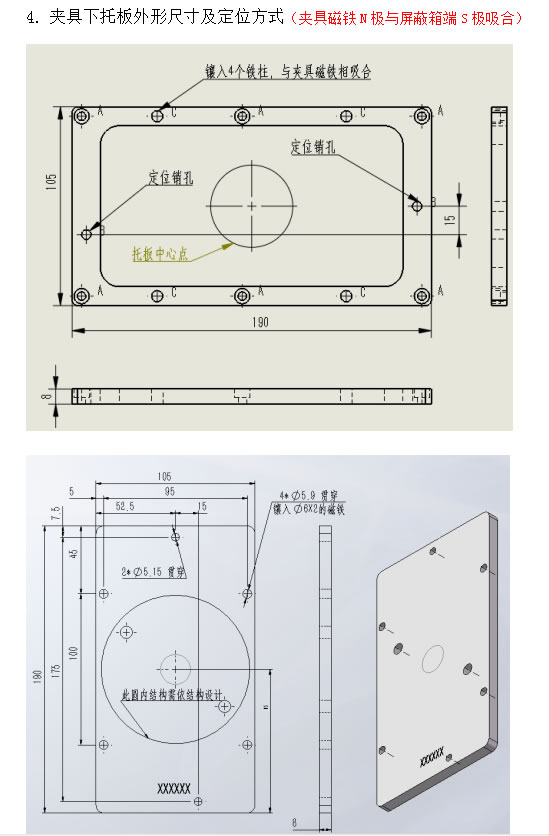

A款治具载板(出厂标配):上载板底面距下载板表面非工作状态的间距44mm,工作状态的最小间距24mm,上载板气缸下压工作行程20mm。



B款治具载板(客户定制):上载板底面距下载板表面非工作状态的间距34mm,工作状态的最小间距14mm,上载板气缸下压工作行程20mm。




TIEOK单片机控制标准指令-兼容版

1、串口设置:波特率:9600位/s,数据位:8位,效验位:无 ,停止位1,周期间隔 >100ms

2. 网口设置(选配):单片机端口工作方式:TCP Client,端口号:20108,远程PC端口:8234,静态IP:192.168.1.(51-58),目标IP:192.168.1.100;远程PC端工作方式:TCP server, 远程PC IP:192.168.1.100,端口号:8234。根据需求选择对应的连接对像IP即可通讯。

3、控制的指令(指令字符串前缀TK为起始位,后缀 RN 代表Windows下的换行定义与终止位)

控制指令

执行成功后返回

动作描述

TKMANUALRN

TKMANUALOKRN

解除按钮锁定,启动手动模式:程序启动后发送该命令解除按钮锁定,使操作员可以通过按钮控制屏蔽箱开关

TKAUTORN

TKAUTOOKRN

锁定按钮,启动电脑控制模式:在需要禁止操作员手动控制屏蔽箱时,发送该命令,锁定外部按钮(除急停按键外)

OPEN

OPENRN

USBORN

完成整套开箱动作,测试完成后,使用该命令,开启屏蔽箱。

CLOSE

DUT

CLOSERN

USBCRN

完成整套关箱动作,发送该命令,关闭屏蔽箱并下压。

手动关门按键

OPENRN

USBORN

完成整套开箱动作,测试完成后,使用该命令,开启屏蔽箱。

手动开门按键

DUT

CLOSERN

USBCRN

完成整套关箱动作,发送该命令,关闭屏蔽箱并下压。

TKPASSRN

TKPASSOKRN

输出外部OK状态

TKFAILRN

TKFAILOKRN

输出外部NG状态

TKSTATUSRN

TKOPENRN

TKCLOSERN

输出箱门是开启的状态

输出箱门是关闭的状态

TKSTARTONRN

TKSTARTONOKRN

DUT开机键电路接通

TKSTARTOFFRN

TKSTARTOFFOKRN

DUT开机键电路断开

TKDCONEONRN

TKDCONEONOKRN

DUT端DC-1路 (或强制下载)供电接通

TKDCONEOFFRN

TKDCONEOFFOKRN

DUT端DC-1 路(或强制下载)供电断开

TKDCTWOONRN

TKDCTWOONOKRN

DUT端DC-2路供电接通

TKDCTWOOFFRN

TKDCTWOOFFOKRN

DUT端DC-2路供电断开

TKUSBONRN

TKUSBONOKRN

DUT端USB线路接通

TKUSBOFFRN

TKUSBOFFOKRN

DUT端USB线路断开

TKRUNONRN

TKRUNONOKRN

测试开始状态锁定

TKTESTRN

TKTESTONRN

TKTESTIOFFRN

输出箱子是测试中的状态

输出箱子是未测试的状态

TKWAITRN

TKWAITONRN

测试位置空闲

TKWAITOFFRN

测试位置占用

TKFILLRN

TKFILLOKRN

测试位置DUT放置完成

TKNULLRN

TKNULLOKRN

测试位置DUT取走完成

TKALARMRN

TKALARMOKRN

输出启动外部报警装置

TKALARMOFFRN

TKALARMOFFOKRN

输出关闭外部报警装置
