名称: TK-T1444M-11U 电磁屏蔽箱
型号:
分类: RF电磁屏蔽箱
详细介绍


TK-T1444M-11U 电磁屏蔽箱


一、产品功能

该产品可用于30-10000MHz频段范围,TIEOK屏蔽设备可广泛用于无线通讯类产品, 如手机、路由器、无线键鼠、无线网卡、无线耳机、无线遥控、GSM、WCDMA、WiMAX、LTE、WLAN、Wi-Fi、Bluetooth蓝牙、GNSS、DAB/DMB、RFID、物联网智能家居、物联网智能汽车、物联网医疗保健、物联网可穿戴设备等无线通讯类产品的当前和未来的无线通信技术验证。TIEOK的屏蔽设备可改善及保障测试环境,用于完成辅助测试环境搭建,把会影响测试正常进行的干扰因素屏蔽掉,保障测试中的性能指标等数据误差最小,让RF测试更精确,保障无线通讯类产品的板测、终测等RF测试顺利进行。TIEOK屏蔽箱可用于多频带无限制的移动设备测量,在所有频段中保持稳定有效的屏蔽性能,是移动设备测量的理想选择。

二、产品指标

类别

指标说明

操作方式

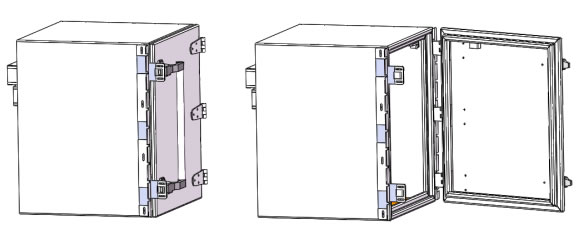

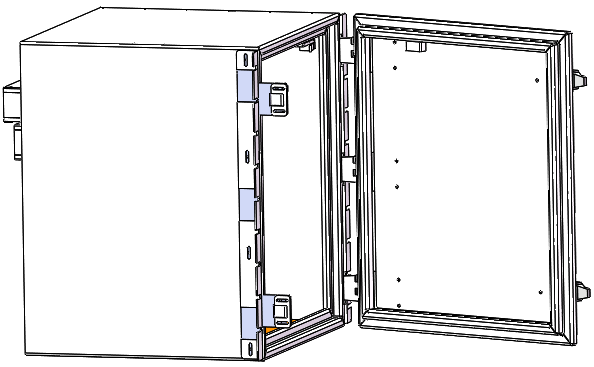

手动侧开门

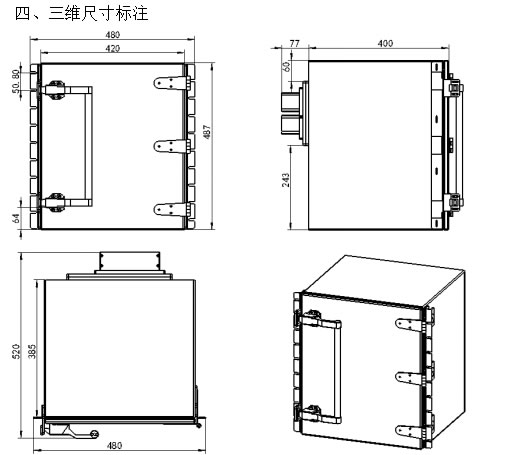

内部尺寸(宽)*(深)*(高)

410*360*470 mm

外部尺寸(宽)*(深)*(高)

480*520*487 mm

箱体材质

钣金

外观颜色

9003灰白

重量

40KG

箱体屏蔽效能

(未安装滤波接口时的测量值)

100 - 2000 MHz > 80dB

2000 - 3000 MHz > 80dB

3000 - 6000 MHz > 70dB



三、可选配的EMI滤波接口清单

型号

性能指标

屏蔽效能

USB3.0

速率Max.3200Mbps,电源端Max.3A

0.5-2GHz > 70dB

2-3GHz > 70dB

3-8GHz > 60dB

USB2.0

USB2.0标准接口, 速率Max.480Mbps 电源端Max.5A

RJ45网口

千兆以太网支持802.3AT(POE+) Max.DC50V 3A

DC005座

交直流两用Max.AC70V  DC100V 5A

DB9

公头→母头

速率Max 4.5Mbps  DC50V 3A(电源) 5pin为Gnd

DB15/VGA

公头→母头

速率Max 4.5Mbps  DC50V 3A(电源)

PIN9电源, PIN5,6,7,8,10地.(三排接口)

DB25

公头→母头

速率 Max.4.5Mbps  DC50V 3A(电源)

DB37

公头→母头

速率 Max.4.5Mbps  DC50V 3A(电源)

其它类型

HDMI,AC,SMA,N,MCX,BNC,Fakra,香蕉插座,波导管等

实测值为准
