  • Off-line automated RF test system
  • Off-line automated RF test system
  • Off-line automated RF test system
名称： Off-line automated RF test system
型号： TK-ARTL
分类： RF自动化系统
详细介绍

Model

Dimension

W*D*H

Configuration

Function

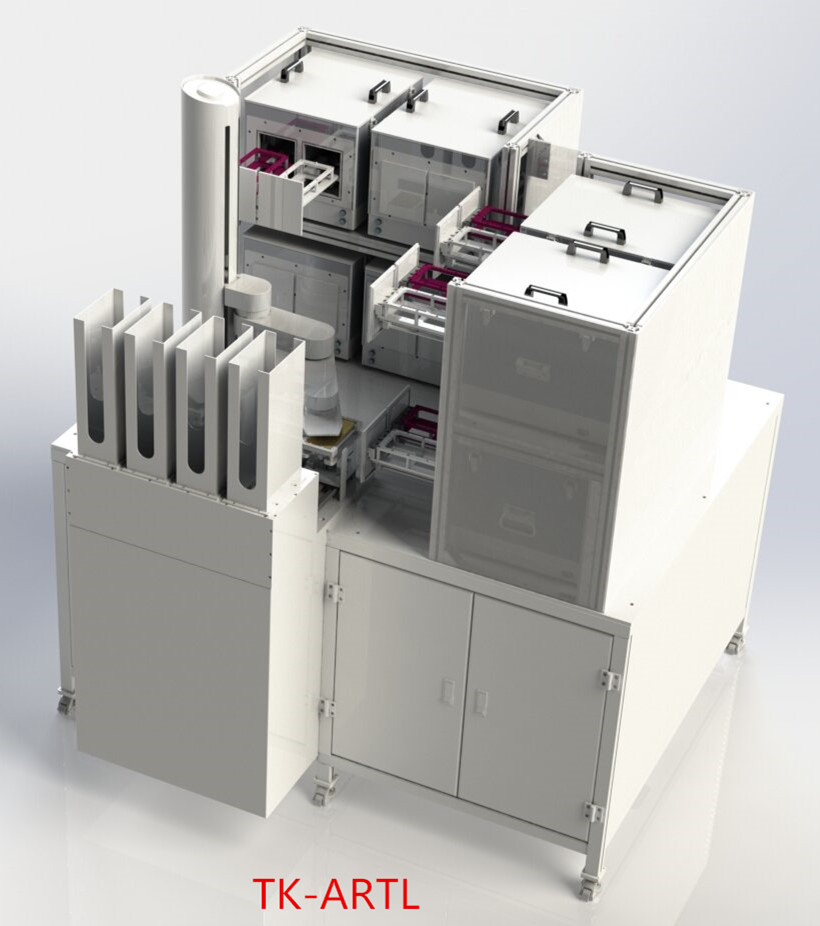

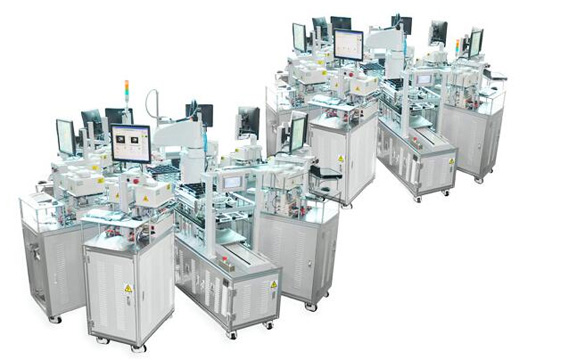

TK-ARTL

2000*1700*1700 mm

Can fully test the mobile phone PCB'A-RF section (calibration, comprehensive testing, wifi) function automatically, single product working hours <9S; pass rate> 99.99%, maximum support 40 test stations, save more than 95% of manpower, first pass yield > 95%. Robot brands such as EPSON / KUKA / YAMAHA / NACHI etc. are available; can save costs more than 900,000 Yuan per automation device each year.

1. Automatic calibration, accuracy: 0.01mm

2. Automatic scanning code

3. Fully automatic testing, retesting (co-location and ectopic)

4. Support multi-station synchronization test

5. Realize production data timely analysis monitoring and abnormal alarm

6. Automatically save and call the model configuration information

It is ideal for automatic measurement of mobile phones, PCB'A and wireless communication modules.

TK-ARTZ

1800*1500*1700 mm

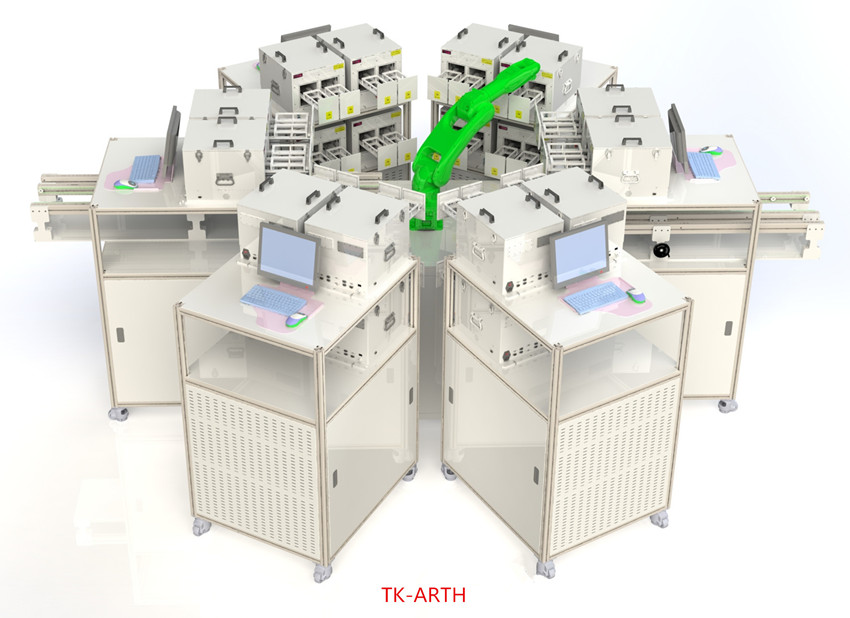

TK-ARTH

3800*3500*2000 mm

Item

Investment

4 test stations

Automatic station

Monthly savings

1

2 groups of workers monthly salary

5000Yuan/Month x 4=20,000Yuan

0

20,000

2

Monthly rent fee for test equipments

12,000Yuan/Month x 1=12,000Yuan

0

12,000

Item

Output

4 test stations

Automatic station(estimated)

Increased times

1

Per hour

150 chips x 2=300 chips

300 chips x 1.6=480 chips

1.6

2

Per day

300 chips x 20=6,000 chips

480 chips x 24=11,520 chips

1.92

3

Per month

6,000 chips x 24=144,000 chips



11,520chips x 30=345,600 chips

2.4

4

Per year

144,000 chips x 12=1,728K chips

345,600 chips x 12=4,147K chips

2.4

Annual savings after buying=32,000Yuan X 2.4 X 1.2=921,600Yuan

可实现手机PCBA-RF段(校准、综测、wifi)功能全自动测试，单片产品工时 <9S; 取放良率 ＞99.99%，最大支持40个测试工位，节省人力95%以上，直通率95%以上。机械手品牌EPSON/KUKA/YAMAHA/NACHI等可选；单台自动化设备每年可节省成本90万元以上。

型号

占地尺寸

宽W*深D*高H

作用配置

功能应用

TK-ARTL

2000*1700*1700 mm

可实现手机PCBA-RF段(校准、综测、Wifi)功能全自动测试，单片产品工时 <9S; 取放良率 ＞99.99%，最大支持40个测试工位，节省人力95%以上，直通率95%以上。机械手品牌EPSON/KUKA/YAMAHA/NACHI等可选；单台自动化设备每年可节省成本90万元以上。

1.自动标定，精度:0.01mm

2.全自动扫码

3.全自动测试，可实现复测(同位和异位)

4.支持多工位同步测试

5.实现生产数据及时分析监控和异常报警

6.自动保存与调用机种配置信息

是手机及平板PCBA、无线通讯模块等自动化测量的理想选择。

TK-ARTZ

1800*1500*1700 mm

TK-ARTH

3800*3500*2000 mm


RF自动化测试设备工艺参数参考信息（参考TK-ARTZ）


测试工艺参数

第1站

第2站

第3站

机械手

节拍

直通率

主要配置

占地M2

校准

综测

wifi

95%

4/6轴机械手

1

工控机系统

16

测试工艺耗时s

100

115

50

16S

理论UPH

综测仪1*2

8

视觉系统

2

自动线测试工位数

6

7

3

单班节省人力

225

屏蔽箱1*2

8

屏蔽箱台架

8

人工线人力

分项

1

2

1

实际UPH

上下料机

2

NG品下料机构

1

3

自动线人力

总体

0.25

3.75

213

外形尺寸

1800*1500*1700 mm
