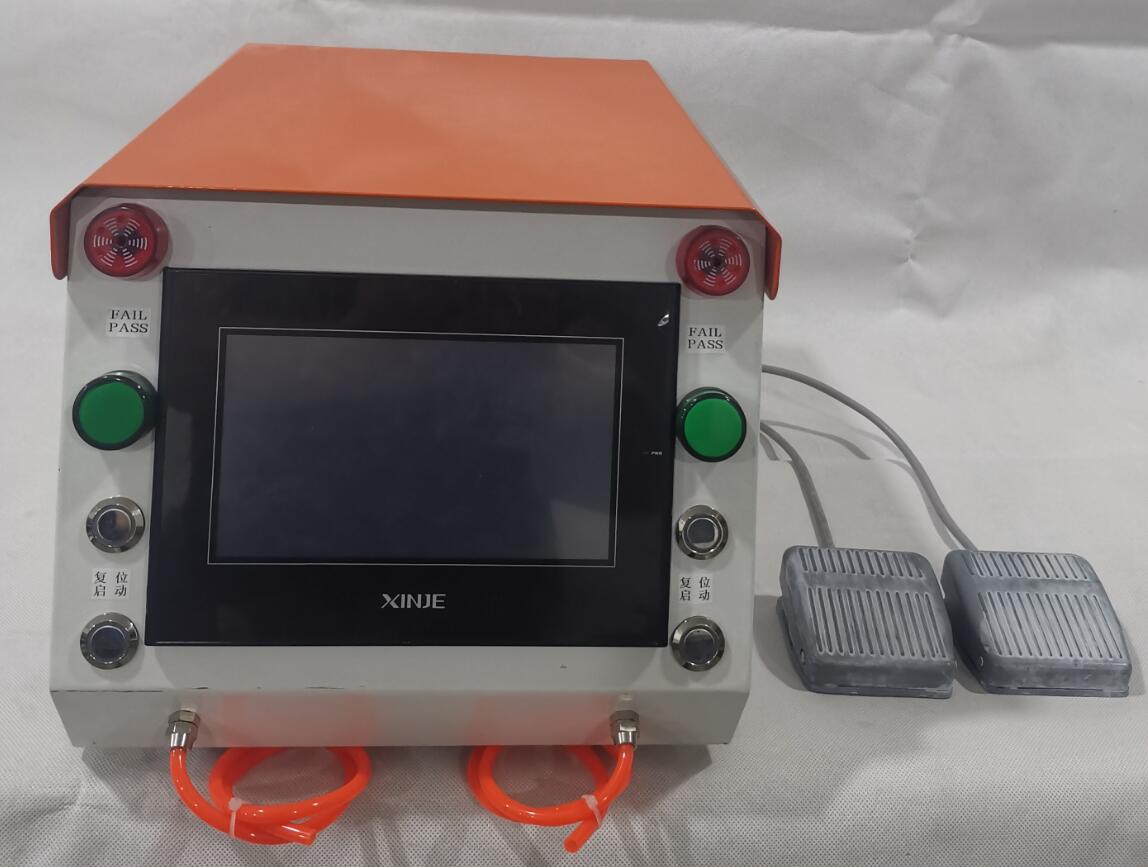

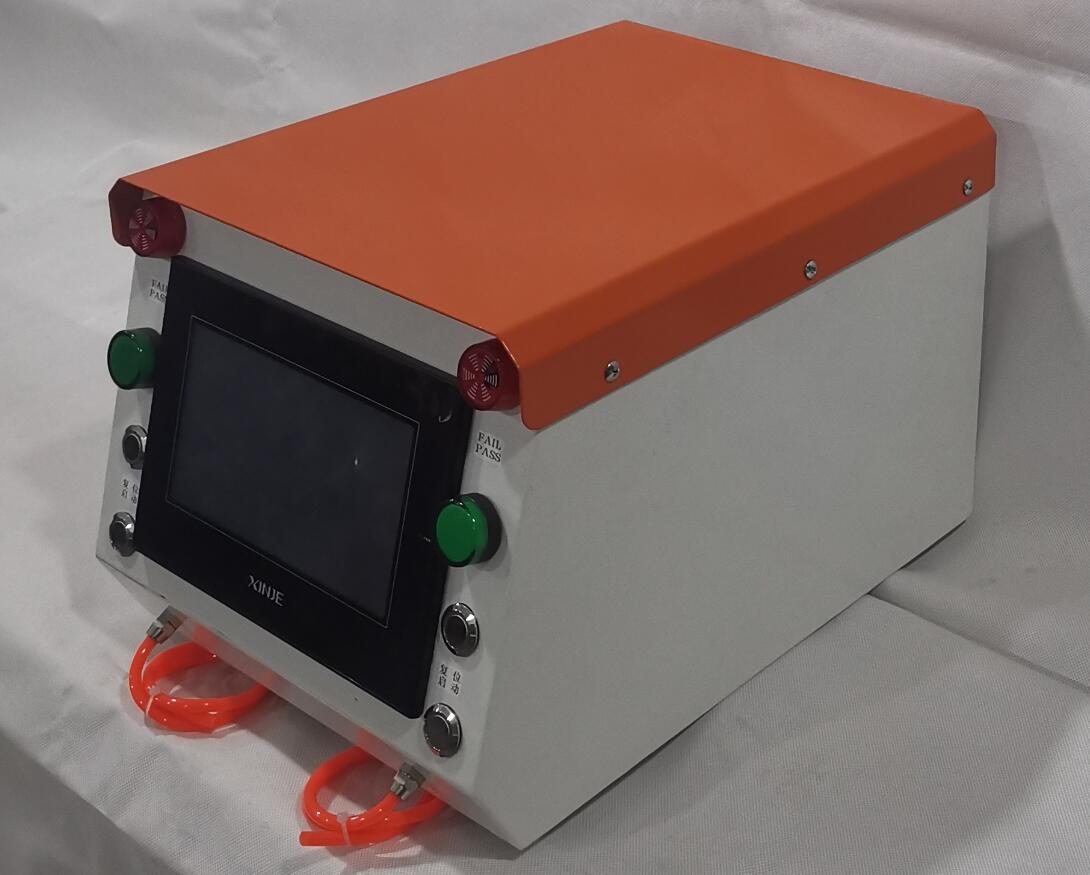

名称: TK-SIP-X leak tester
型号: TK-SIP-2ZM TK-SIP-2ZA TK-SIP-2FM TK-SIP-2FA TK-SIP-2LM TK-SIP-2LA
分类: IP67/68检漏仪
详细介绍



2、显示界面





3、测试前准备

①连接AC220V电源(20)。

②连接外部空气源(19)、将供气压力减压阀(17)调整至0.1Mpa18)左右。

③打开AC座上的电源开关(20)。

④在主界面(图1)上选择“压力设定”,进入压力设定界面(图4)。分别对折A/B通道的测试气管使其管路封闭并保持,分别点击界面中A/B侧的“设定开始”,查看对应A/B侧界面“当前压力”数据框显示的压力是否符合测试要求,如低于或高于要求值1Kpa以上,则手动顺时针/逆时针缓慢旋转A/B通道调压阀(15/16)旋钮,直到界面“当前压力”数据框显示的压力是要求的压力(±0.9Kpa)即可停止旋钮,再按“设定结束”即完成测试压力的校准设定,点击“返回”回到主界面(图1

⑤在主界面(图1)上选择“参数设置”,进入参数设置页面(图3),可分别对充气时间、平衡时间、测试时间、测漏阀值、上限阀值、下限阀值进行设定;其中充气、平衡、测试时间建议设定5-10秒即可,测漏阀值可根据OK品试验得出的压力变化临界值为准设定(在试验测试OK品过程中,要参考测试界面(图2)中S时间轴上“测试前后压力差值“中的数据,此数据值就是NG/OK品的压力变化参考临界值),上限阀值出厂时已设定,下限阀值设定为要求测试压力值的60%左右为宜;设置完成后点界面中的”MAIN”按钮返回主界面(图1



4、测试开始

①在主界面(图1)点“测试进入”按钮进入测试主画面。

②把A/B通道的测试管路(8A/8B)连接到对应的气密性治具中或DUT测试接口中。

③点按A/B通道的启动开关(1A/1B)或踩下A/B通道的脚踏启动开关(13/14),亦或通过自动化控制RS232串口(11)或DB9 I/O口(12),仪器按预先设定的参数进行自动测试及数据分析,最终得出判定结果并输出到指示灯(3A/3B,4A/4B)。

④对于判定为NG结果的,蜂鸣器会间断发声报警,此时按复位按钮(2A/2B),即可消除报警并待机;或者直接执行 “启动”测试也可以消除报警。

⑤在测试界面(图2)中按“测试统计”按钮到图5界面,可查看当班测试结果统计表,按“数据清零”按钮可分别对A/B通道的统计数据进行清零。



5、测试结束

①关闭电源开关(20);

②关闭外部气源;



2、显示界面






3、测试前准备

①连接AC220V电源(20)。

②连接外部空气源(19)、将供气压力减压阀(17)调整至0.1Mpa(18)左右。

③打开AC座上的电源开关(20)。

④在主界面(图1)上选择“压力设定”,进入压力设定界面(图4)。分别对折A/B通道的测试气管使其管路封闭并保持,分别点击界面中A/B侧的“设定开始”,查看对应A/B侧界面“当前压力”数据框显示的压力是否符合测试要求,如低于或高于要求值1Kpa以上,则手动顺时针/逆时针缓慢旋转A/B通道调压阀(15/16)旋钮,直到界面“当前压力”数据框显示的压力是要求的压力(±0.9Kpa)即可停止旋钮,再按“设定结束”即完成测试压力的校准设定,点击“返回”回到主界面(图1)

⑤在主界面(图1)上选择“参数设置”,进入参数设置页面(图3),可分别对充气时间、平衡时间、测试时间、测漏阀值、上限阀值、下限阀值进行设定;其中充气、平衡、测试时间建议设定5-10秒即可,测漏阀值可根据OK品试验得出的压力变化临界值为准设定(在试验测试OK品过程中,要参考测试界面(图2)中S时间轴上“测试前后压力差值“中的数据,此数据值就是NG/OK品的压力变化参考临界值),上限阀值出厂时已设定,下限阀值设定为要求测试压力值的60%左右为宜;设置完成后点界面中的”MAIN”按钮返回主界面(图1)



4、测试开始

①在主界面(图1)点“测试进入”按钮进入测试主画面。

②把A/B通道的测试管路(8A/8B)连接到对应的气密性治具中或DUT测试接口中。

③点按A/B通道的启动开关(1A/1B)或踩下A/B通道的脚踏启动开关(13/14),亦或通过自动化控制RS232串口(11)或DB9 I/O口(12),仪器按预先设定的参数进行自动测试及数据分析,最终得出判定结果并输出到指示灯(3A/3B,4A/4B)。

④对于判定为NG结果的,蜂鸣器会间断发声报警,此时按复位按钮(2A/2B),即可消除报警并待机;或者直接执行 “启动”测试也可以消除报警。

⑤在测试界面(图2)中按“测试统计”按钮到图5界面,可查看当班测试结果统计表,按“数据清零”按钮可分别对A/B通道的统计数据进行清零。



5、测试结束

①关闭电源开关(20);

②关闭外部气源;
