2. 技术指标：
|
频率范围
|
18GHz-40GHz
|
|
射频接口
|
2.92mm-K（两个）
|
|

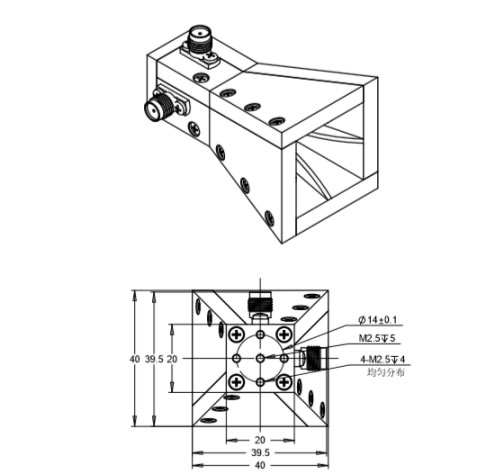

外观尺寸
|
40mm×40mm×67mm
|
|
特性阻抗
|
50Ω
|
|
电压反射驻波比（VSWR）
|
≤2.5
|
|
端口隔离
|
≥30dB
|

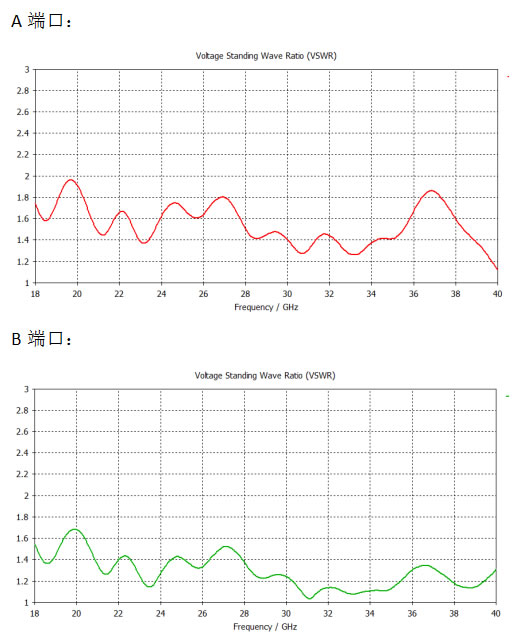

3. 驻波测试(下图数据均为计算值)：

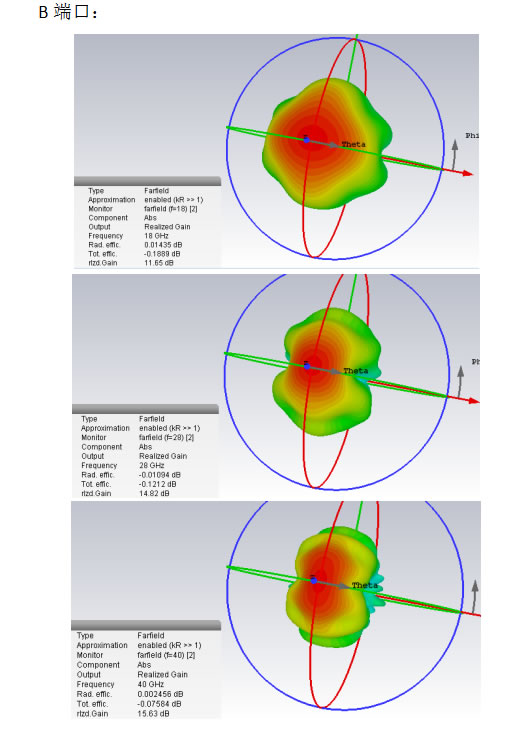

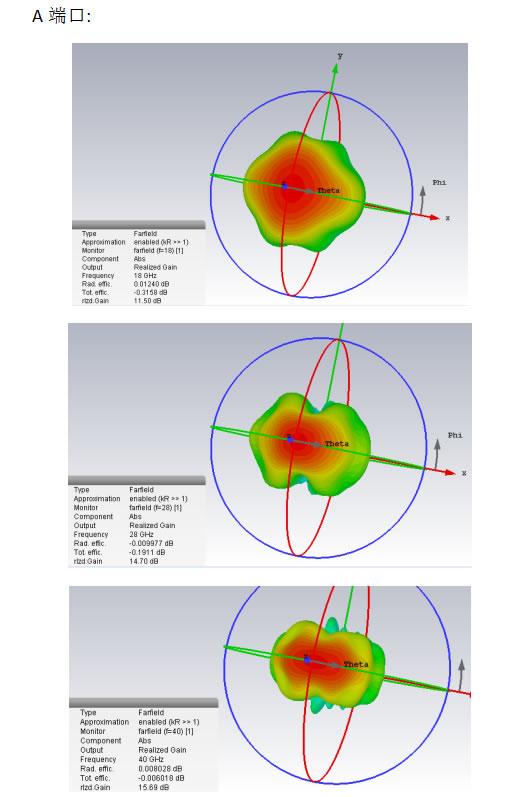

4. 3D方向图(下图数据均为计算值)：
5：辐射参数表(下表数据均为计算值)
|
频率
|
A端口增益
|
A端口E面波束宽度
|
A端口H面波束宽度
|
B端口增益
|
B端口E面波束宽度
|
B端口H面波束宽度
|
|
单位
|
dBi
|
°
|
°
|
dBi
|
°
|
°
|
|
18GHz
|
11.53
|
46.9
|
47.5
|
11.65
|
48.1
|
46.5
|
|
20GHz
|
11.51
|
52.9
|
40.1
|
11.65
|
53.1
|
40.1
|
|
22GHz
|
12.22
|
45.3
|
31.7
|
12.33
|
45.6
|
31.7
|
|
24GHz
|
13.64
|
35.4
|
26.4
|
13.82
|
35.6
|
26.4
|
|
26GHz
|
14.03
|
31.1
|
25.9
|
14.17
|
31.2
|
26.0
|
|
28GHz
|
14.73
|
27.9
|
23.4
|
14.82
|
27.6
|
23.4
|
|
30GHz
|
15.31
|
27.5
|
23.0
|
15.36
|
27.5
|
23.1
|
|
32GHz
|
15.17
|
31.0
|
21.9
|
15.28
|
31.0
|
21.8
|
|
34GHz
|
15.42
|
30.1
|
20.9
|
15.50
|
30.3
|
20.8
|
|
36GHz
|
15.28
|
32.7
|
19.4
|
15.47
|
33.2
|
19.5
|
|
38GHz
|
15.68
|
32.0
|
18.5
|
15.86
|
32.9
|
18.5
|
|
40GHz
|
15.69
|
35.3
|
17.4
|
15.63
|
35.2
|
17.4
|
|
