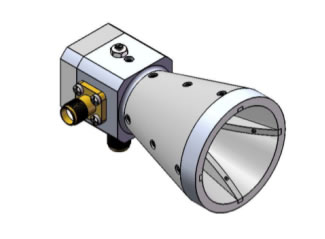

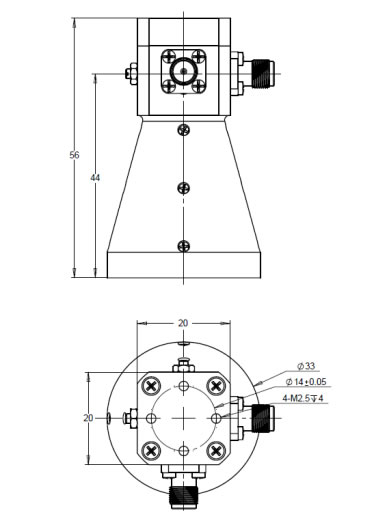

1. 外观尺寸
2. 技术指标：
|
频率范围
|
18GHz-40GHz
|
|
射频接口
|
2.92mm-K（两个）
|
|
外观尺寸
|
34.2mm×34.2mm×56mm
|
|
特性阻抗
|
50Ω
|
|
电压反射驻波比（VSWR）
|
≤2.5
|
|
端口隔离
|
≥30dB
|

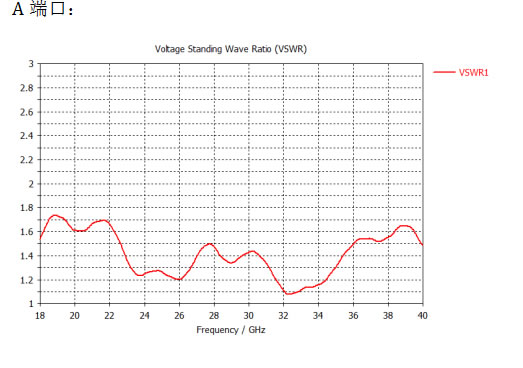

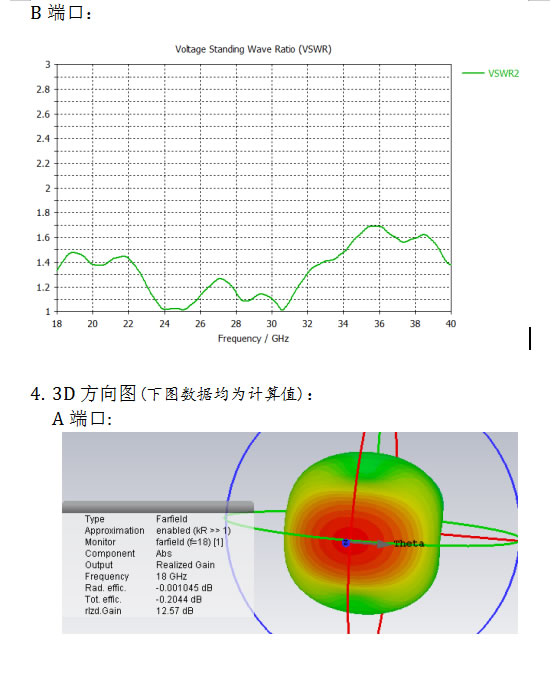

3. 驻波测试(下图数据均为计算值)：

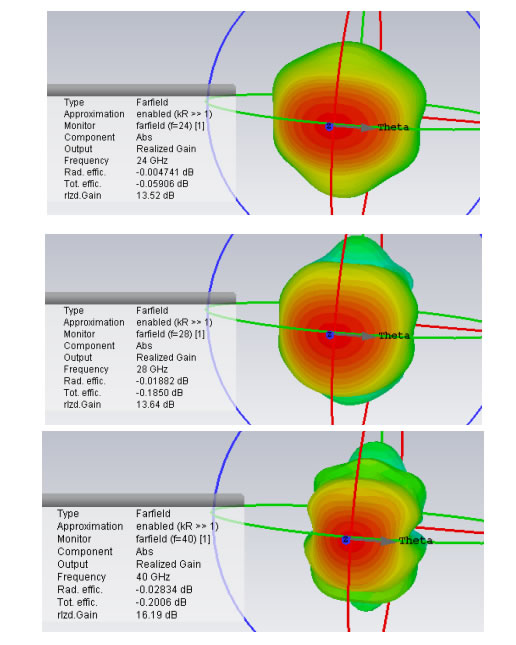

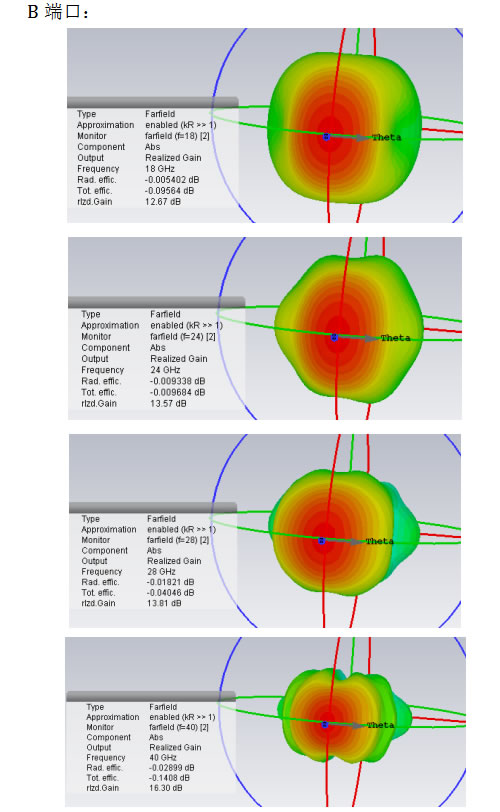

5：辐射参数表(下表数据均为计算值)
|
频率
|
A端口增益
|
A端口E面波束宽度
|
A端口H面波束宽度
|
B端口增益
|
B端口E面波束宽度
|
B端口H面波束宽度
|
|
单位
|
dBi
|
°
|
°
|
dBi
|
°
|
°
|
|
18GHz
|
12.57
|
30.7
|
43.3
|
12.67
|
30.7
|
43.3
|
|
20GHz
|
12.81
|
32.2
|
45.5
|
12.95
|
32.2
|
45.5
|
|
22GHz
|
13.78
|
26.3
|
40.3
|
13.94
|
26.3
|
40.3
|
|
24GHz
|
13.52
|
28.6
|
41.4
|
13.57
|
28.6
|
41.4
|
|
26GHz
|
14.80
|
25.1
|
35.1
|
14.83
|
25.1
|
35.1
|
|
28GHz
|
13.64
|
29.8
|
37.0
|
13.81
|
29.6
|
36.9
|
|
30GHz
|
14.86
|
26.0
|
31.1
|
15.00
|
26.0
|
31.1
|
|
32GHz
|
15.12
|
23.4
|
31.9
|
15.08
|
23.3
|
31.8
|
|
34GHz
|
15.64
|
23.8
|
26.8
|
15.52
|
23.7
|
26.8
|
|
36GHz
|
15.70
|
21.6
|
27.2
|
15.59
|
21.5
|
27.1
|
|
38GHz
|
15.87
|
24.6
|
23.8
|
15.89
|
24.4
|
23.6
|
|
40GHz
|
16.19
|
20.9
|
23.3
|
16.30
|
20.7
|
23.2
|
|
